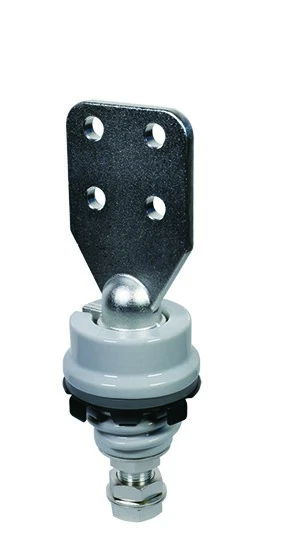

Hekk kif il-grids tal-enerġija globali jevolvu lejn affidabbiltà u reżiljenza ambjentali ogħla, il-boxxli tat-trasformaturi ANSI jibqgħu l-pedament ta' tagħmir ta' vultaġġ medju- u għoli-fi swieq tal-Amerika ta' Fuq, tal-Amerika t'Isfel u li jadottaw l-ANSI. Iddisinjat f'konformità stretta mal-Serje ANSI C57.19(inklużi C57.19.01, C57.19.02, u C57.19.100), dawn il-boxxli jiżguraw tneħħija elettrika uniformi, prestazzjoni termali, u reżistenza mekkanika f'diversi kundizzjonijiet operattivi.
Speċifikazzjonijiet Tekniċi Ewlenin
| Parametru | Rekwiżit ANSI | Intuwizzjoni tal-Inġinerija |
|---|---|---|
| Vultaġġ li jiflaħ il-frekwenza tal-enerġija | Għal C57.19.01 | Validat taħt 60 Hz, b'fatturi ta 'korrezzjoni tal-altitudni |
| Ir-reżistenza għall-impulsi tas-sajjetti (BIL) | Forma tal-mewġ 1.2/50 µs | Kritika għar-reġjuni kostali u ta' isokerawn għoli |
| Test taċ-ċpar tal-melħ | Akbar minn jew ugwali għal 3000 siegħa ebda korrużjoni | Jivverifika l-istabbiltà tal-materjal fit-tniġġis tal-baħar/industrijali |
| Livell ta' skariku parzjali | Inqas minn jew ugwali għal 5 pC f'vultaġġ nominali 1.5× | Mikseb permezz ta' insulazzjoni komposta epoxy-mica impregnata bil-vakwu |
Innovazzjonijiet tad-Disinn Strutturali

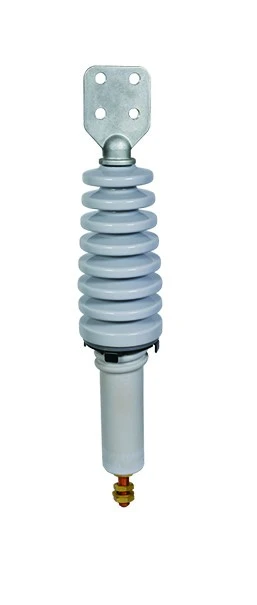

Konduttur– Transizzjoni tal-gradjent tal-liga tal-fidda-ram: konduttività għolja (Ikbar minn jew ugwali għal 98% IACS) b'koeffiċjent ta 'espansjoni termali imqabbel b'mod preċiż mal-housing tal-porċellana, li jelimina ċ-ċikliżmu tal-istress interfacial.
Qalba ta 'insulazzjoni– Sistema komposta epoxy-mica impregnata bil-vakwu, li toffri telf dielettriku baxx (tan δ < 0.3%) u vultaġġ tal-bidu PD estremament baxx, li testendi l-ħajja tas-servizz lil hinn minn 40 sena.

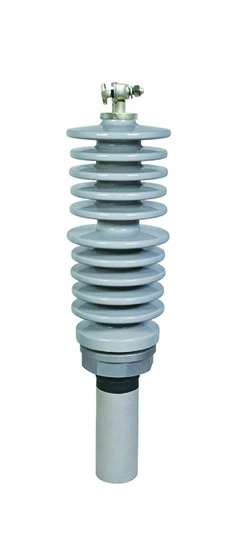

Djar tal-porċellana– Ppressat iżostatiku b'tolleranza għall-ħxuna tal-ħajt ta' ±0.5 mm, saħħa tal-flessjoni Akbar minn jew ugwali għal 120 MPa. Il-profil tal-barrakka ottimizzat iżid id-distanza ta' creepage bi 15-20%, u jnaqqas b'mod sinifikanti l-probabbiltà ta' flashover tat-tniġġis.
Linji Gwida tal-Għażla għall-Inġiniera
- Klassifikazzjoni kurrenti b'marġini armoniku– Għal transformers rettifikaturi u konvertituri, speċifika bushings rinfurzati b'kapaċità termali addizzjonali ta' 20-30% biex jakkomodaw tagħbijiet mhux sinusojdali.
- Korrezzjoni tal-altitudni– Għal kull 1000 m 'il fuq mil-livell tal-baħar, żid 8% marġini ta' insulazzjoni; 'il fuq minn 2000 m, adotta disinji speċjali ta' barrakki (eż., barrakki b'dijametru akbar jew kontra ċ-ċpar) biex tikkumpensa għal densità ta' arja mnaqqsa.
- Tqabbil tat-temperatura dinamika– Fi klimi tropikali jew tad-deżert, wettaq immudellar termali biex tnaqqas il-kapaċità tal-kurrent kontinwu bi 3-5% għal kull 10 gradi 'l fuq minn 40 grad ambjentali, u tiżgura li t-temperaturi tal-hot-spot jibqgħu fil-limiti tal-Klassi A (105 gradi).
Operazzjoni & Manutenzjoni Smart
Il-boxxli ANSI moderni huma dejjem aktar mgħammramonitoraġġ tal-kundizzjoni b'ħafna sensors:
- Analiżi tal-ispettru tal-vibrazzjoni– Jiskopri konnessjonijiet laxki jew attività ta 'skarika interna.
- Termografija infrared– Jidentifika gradjenti ta’ temperatura anormali f’ħin reali.
- Sensuri tal-fibra ottika inkorporati– Tissorvelja kontinwament ir-razza, it-temperatura u l-umdità interna, li tippermetti manutenzjoni ta 'tbassir u tnaqqas il-ħin ta' qtugħ mhux ippjanat sa 60%.
Fruntieri Materjali
Epoxy msaħħa bil-grafene
Iżżid is-saħħa tal-kamp tat-tqassim b'~30% u tnaqqas il-koeffiċjent tad-diffużjoni tal-umdità, issa tidħol fil-produzzjoni kummerċjali għal gradi ta 'vultaġġ extra-għoli (EHV).
Insulazzjoni li tfejjaq waħedha
Teknoloġija bbażata fuq mikrokapsuli li b'mod awtonomu ssewwi mikro-xquq taħt stress elettriku, testendi l-ħajja ta 'insulazzjoni b'madwar 15-20 sena f'testijiet ta' tixjiħ aċċellerat.
Applikazzjonijiet Tipiċi
Transformers immuntati fuq kuxxinett (stil Amerikan)– Użati ħafna fil-grilji tad-distribuzzjoni residenzjali u kummerċjali.
Transformers tad-distribuzzjoni u substation– Sa 345 kV u aktar.
Sistemi ta' ġbir ta' enerġija rinnovabbli– Il-farms solari u tar-riħ li jeħtieġu reżistenza għolja għat-tniġġis u footprints kompatti.
